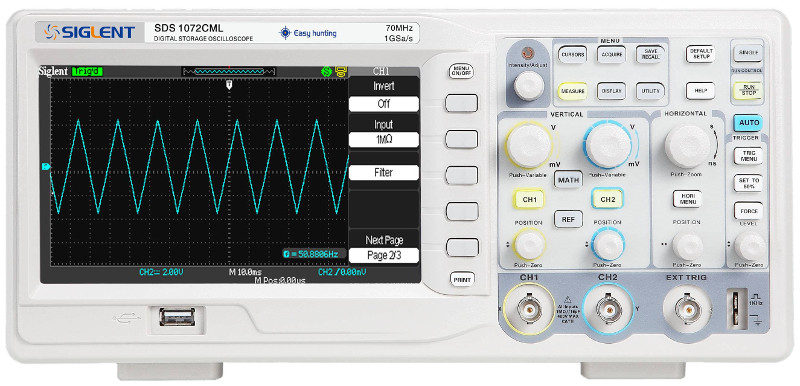

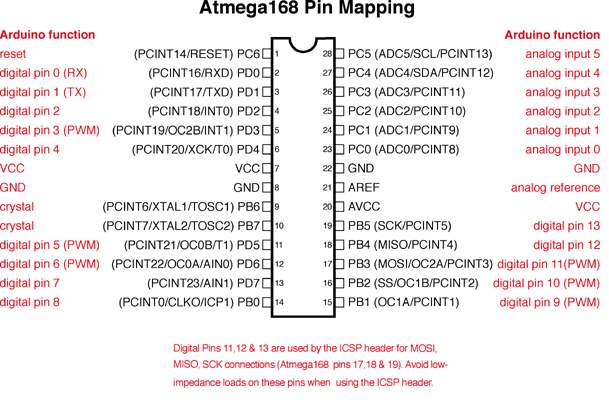

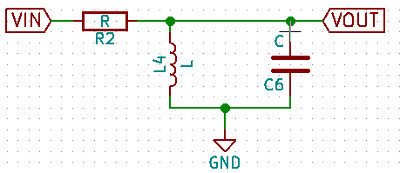

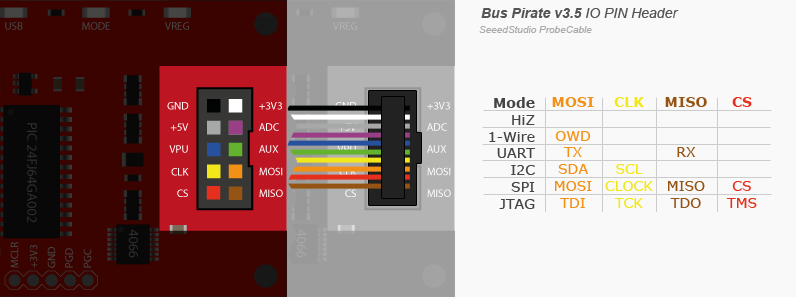

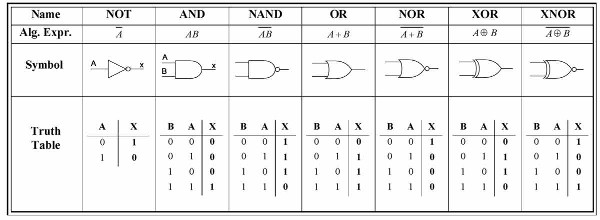

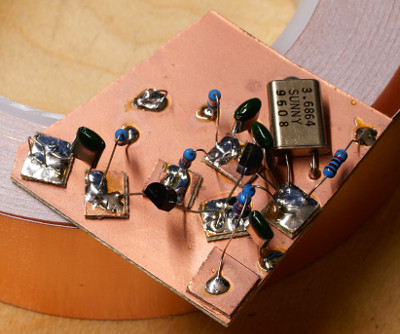

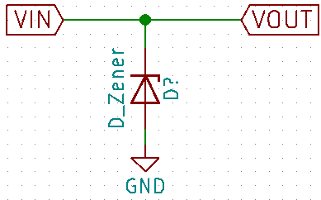

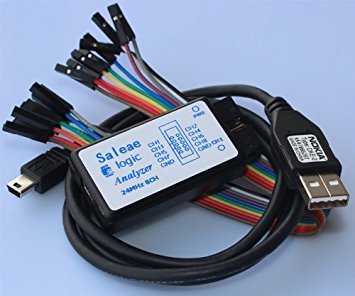

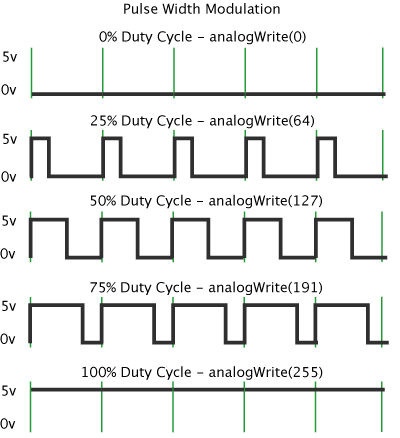

# Hacking hardware ## Hackmeeting 0x14 @ Val di susa ### packz@autistici.org --- class: center, middle ## Intro --- class: center, middle ### Basic electronics --- #### Corrente, voltaggio e potenza Ci sono due grandezze fondamentali - **Ampere:** numero di cariche (elettroni) in unità di tempo che passano in una sezione di un conduttore. - **Volt:** è l'energia necessaria a spostare una carica fra i capi di un filo Nella pratica il voltaggio è sempre una differenza fra due valori (per questo gli strumenti hanno due sonde); proprio perché si necessitano due valori, uno viene chiamato **terra** (**ground**) e indicato come GND, non tutti i GND nascono uguali! se due circuiti devono comunicare **i loro segnali di terra devono essere collegati**. **Se un apparecchiatura ha un filo che è segnalato come terra, DEVE ESSERE COLLEGATO A TERRA** fare altrimenti è a vostro rischio e pericolo. **Fare molta attenzione quando si connettono due dispositivi che abbiano i voltaggi fra loro compatibili.** Si chiama **Alternata** la corrente/voltaggio che varia nel tempo (**AC**) e **Continua** (**DC**) quella costante. Tenere presente che le componenti si comportano diversamente in questi due regimi. La potenza misurata in **Watt** invece è data da `\(P = IV\)`. --- #### Segnale In particolare un voltaggio che cambia con il tempo in una _maniera particolare_ è chiamato **segnale**. Il segnale _più puro_ è un'onda sinusoidale la cui formula è `\(V = A\,\sin\left(2\pi f t + \phi\right)\)`; ogni segnale può essere scomposto in una somma di queste onde (per chi capisce di matematica è la **trasformata di fourier**). Un'onda è descritta dalla sua ampiezza e fase. .center[] Per avere un confronto fra ampiezze di segnali si usano i **decibel** `\(dB = 10 \log_{10}{P_1\over P_2} = 20\log_{10}{A_1\over A_2}\)`. valori importanti da tenere a mente: a `\(3 dB\)` la potenza è dimezzata (notare i grafici dei filtri più avanti)) Altri tipi di onde sono **quadra**, **triangolare**, **dente di sega** etc... --- #### Resistenza È la componente più comune di un circuito: si misura in **Ohm** e permette di definire la legge omonima (più grande R, più piccola la corrente): $$ I = {V\over R} $$ Come si nota se `\(R\to0\)` `\(I\to\infty\)` in tal caso si ha un **corto circuito**. Corto circuito è male: il fumo che esce dalle componenti è dovuto (anche) a quello. Le resistenze (ma non solo) hanno un valore di potenza massima ammessa, superato quella prendono fuoco! Grazie a questo possono essere usate resistenza a zero ohm come fusibili di emergenza. Altrimenti usare un [termistore](https://it.wikipedia.org/wiki/Termistore) che ha la resistenza che aumenta con la temperatura. .center[] --- ##### Pull-up/pull-down e voltage divider .center[] Per il voltage divider la formula del voltaggio nel punto centrale è data da `\(V_{out} = {R_b\over R_a + R_b}\)VCC`; tenere presente che se l'uscita è collegata ad un carico il voltaggio non rimane a quel valore. --- #### Condensatore Idealmente è costituito da due piastre parallele con del dielettrico in mezzo. .center[] Applicando un voltaggio ai capi si ottiene l'immagazzinamento di una carica (e di energia). L'unità di misura è il **Farad**. Notare come una volta carichi non facciano più passare corrente, quindi in DC sono come un circuito aperto per quel ramo; invece in AC si comportano come un corto circuito. La sua _formula_ è `\(I=C{dV\over dt}\)`: in pratica la corrente che passa è data dalla variazione in unità di tempo del voltaggio ai suoi estremi. A parte l'utilizzo nei circuiti AC come filtri, essi vengono utilizzati per **Decoupling/Bypass:** fornire una riserva di energia per carichi di energia improvvisa (posti di solito tra VCC e GND ;)) --- #### Condensatori + resistenza = filtri Il valore `\(RC\)` ha la dimensione di tempo (cioè secondi). ##### Filtro passa basso  ##### Filtro passa alto  --- #### Induttanza Questo è l'elemento più particolare di quelli lineari: immagazzina energia nel campo magnetico. .center[] La sua unità di misura è **Henry**. La sua formula è `\(V = L{dI\over dt}\)`: il voltaggio ai suoi estremi è dato dalla variazione della corrente che scorre in esso. Ricordarsi che ogni elemento non è solo induttanza, condensatore e resistenza, ma contiene un poco di ognuno. Gli elementi di cui abbiamo parlato fino ad adesso sono elementi **lineari**, cioé date le risposte di un circuito rispetto a due segnali, sommando le risposte si ottiene la risposta del circuito a cui viene sottoposto il segnale somma dei segnali iniziali. --- #### Induttanza bonus Una piccola cosa che si può fare con questo elemento è **aumentare** il voltaggio: questo circuito genera un voltaggio di uscita doppio rispetto a quello di ingresso! .center[] Seguendo la **volt/second balance rule** si ha `\(<V> = 0 \)` perciò `\((V_O - V_I) + (0 - V_I) = 0\)`. Ricordatevi che l'energia si deve conservare ;) --- #### Induttanza e condensatori = filtri Un filtro molto usato nei circuiti è il **tank LC**: è un passbanda (la resistenza è aggiunta per evitare di far andare a `\(\infty\)` il diagramma). .center[] .center[] Qui `\(\sqrt{LC}\)` ha la dimensione di tempo. --- #### Impedenza La legge di Ohm vale solo per corrente continua, per la corrente alternata si usa una grandezza più _complicata_ (non è una costante, è una funzione in campo complesso che dipende dalla frequenze **nei circuiti lineari**). Le impedenze dal punto di vista matematico sono: `\(Z_R = R\quad Z_C = j{1\over \omega C}\quad Z_L = j\omega L\)` Siccome la _parte reale_ è solo resistiva, induttanze e capacitanze non consumano energia! --- #### Diodi e led Primo elemento non lineare e **drogato**; in pratica (con dei limiti) fa passare la corrente solo in una direzione .center[] L'**anodo** è 0.6 Volt più positivo del **catodo**. **forward drop voltage**, negli **zener** invece agisce anche in direzione opposta con un determinato voltage drop quindi è usato in parti di circuito dove è necessaria una precisa differenza di voltaggio. Nella pratica li si trovano anche nei circuiti induttivi (per esempio motori elettrici) per evitare picchi di corrente dovuti ad auto-induzione. --- #### Voltage regulator Sono circuiti che regolano il voltaggio ad un determinato livello. Ce ne sono di diverse tipologie ##### Lineari Possono solo diminuire il voltaggio originale e sono meno efficienti: un esempio pacco è quello sotto con un semplice diodo .center[] --- #### Voltage regulator bis ##### Switching Si basano sul _trucchetto_ delle induttanza e quindi possono anche aumentare il voltaggio originale; sono più efficienti ma rumorosi (il voltaggio contiene delle piccole variazioni dovute allo switching). Ce ne sono di due tipologie - **Buck:** abbassano - **Boost:** alzano ##### Trasformatori .center[] --- #### Transistor Componente rivoluzionaria, detto a cazzo è uno **interrutore elettrico** (molto più veloce, piccolo e senza parti mobili rispetto ad un relay). La sua importanza è anche nel fatto che amplifica e utilizzato con il feedback permette di costruire circuiti particolari. Per esempio i voltage regulator lineari sono costruiti usando il feedback di un transistor per mantenere il più possibile costante il voltaggio in uscita. .center[] Ne esistono di diversi tipi **BJT**, **JFET** e **MOSFET**: i primi lavorano in corrente e hanno un alto **gain**, i secondi lavorano in voltaggio, hanno una più alta impedenza di ingresso ma hanno poco gain, per di più instabile. Una componete che meriterebbe un talk a parte è l'**OpAmp**, praticamente un transistor on steroid. È il primo livello di astrazione che porta ai processori. --- #### Logic gates ##### Livelli logici Solitamente un voltaggio pari al VCC è logico 1 e GND è valore logico 0 (è possibile anche l'inverso) comunque un dispositivo non emette mai un segnale ad un valore fisso, quindi esistono dei range. I voltaggi dei livelli logici possono essere 5V, 3V3, 1V8. Avere un voltaggio più basso significa avere meno consumo ma è in relazione alle dimensioni dei transistor (motivo per cui 5V **distrugge** 3V3). ##### Logica Il livello successivo sono le porte logiche: implementazioni hardware di operatori logici .center[] --- #### LG implementati con transistor .center[] --- #### LG combinatori e sequenziali e buffer Normalmente l'unione di quest porte è detto **combinatorio**: .center[] In certi casi è necessario avere dei circuiti con _memoria_; tali circuiti sono detti **sequenziali**. Il core di questi circuiti sono i **latch**, circuiti bistabili che permettono di immagazzinare singoli bit. .center[] --- #### Cristalli&Clock Come abbiamo visto con i Flip-Flop essi agiscono con un clock, cioé un segnale ripetuto che deve essere il più regolare possibile. Esistono vari circuiti che possono generare un segnale ciclico (555, colpitts oscillator) ma per un motivo o per l'altro sono poco precisi (vuoi margine di errore delle componenti, vuoi parametri operativi come temperatura). In natura il quarto è un materiale piezoelettrico e permette di ottenere clock molto precisi (parti per millione).  --- #### Flip-flop È il nucleo dei circuiti digitali sequenziali; in questi circuiti il valore di output **Q** viene _salvato_ qualunque valore assume l'input **D**. **Q** viene aggiornato solo ad un ciclo di clock con il valore di **Q**. .center[] .center[] - [What is a flip flop?](https://electronics.stackexchange.com/questions/251642/what-is-a-flip-flop) --- #### Processori .center[] [Building an 8-bit breadboard computer!](https://www.youtube.com/playlist?list=PLowKtXNTBypGqImE405J2565dvjafglHU) --- class: center, middle ### Utensili --- #### Multimetro  --- #### Breadboard .center[] --- #### Piastra millefori .center[] --- #### Saldatore Per costruire circuiti pensati per _sopravvivere_ si usano di solito il saldatore e lo stagno: in pratica si porta lo stagno alla liquefazione per usarlo come materiale di connessione fra la componente e il filo (o l'oggetto che si vuole connettere). .center[] Lo stagno può contenere piombo (**Lead solder**), non contenerlo (**Lead free**), oppure avere una componente di flussante (**Flux-core solder**). [RoHS](https://en.wikipedia.org/wiki/Restriction_of_Hazardous_Substances_Directive) [Video](video/solder-wick.mp4) [Collin's Lab: Soldering](https://www.youtube.com/watch?v=QKbJxytERvg) [Collin's Lab - Surface Mount Soldering](https://www.youtube.com/watch?v=QzoPxvIM2qE) --- #### Oscilloscopio Strumento fondamentale se ci si interessa a circuiti in AC e segnali in generale. I parametri fondamentali per l'acquisto sono **bandwidth** e **# samples**  È possibile anche leggere programmaticamente da essi usando il protocollo [USBTMC](https://sigrok.org/wiki/USBTMC). --- #### Logic analyzer Viene utilizzato per _debuggare_ protocolli, il più famoso è della **Saleae** che ha anche dei cloni cinesi che costano molto meno che funzionano con lo stesso software chiamato [Logic](https://www.saleae.com/downloads). .center[] Non solo relativo ai logic analyzer, ma esiste il progetto [sigrok](https://www.sigrok.org) per creare _ Free/Libre/Open-Source signal analysis software suite_. --- #### Bus Pirate È uno strumento multi uso, ha una documentazione un po' confusa ma è quello che uso più spesso. .center[] [Home page](http://dangerousprototypes.com/docs/Bus_Pirate) --- class: center, middle ### Protocolli --- #### Pulse Width Modulation (PWM) È la cosa più semplice che vi può venire in mente: frequenza fissa e un duty cicle variabile. .center[] --- #### UART (seriale) Il modo di comunicare degli antichi (/dev/tty anyone?). Si chiama _seriale_ perché la comunicazione avviene un byte alla volta. Solitamente usa 2 segnali + GND, è il modo più semplice per avere un protocollo duplex senza un segnale di clock (condiviso); unico difetto è che bisogna mettersi d'accordo su il **baud rate**. Di solito è la prima cosa che uno controlla su un device perché è molto semplice da trovare, da accedere e in molti casi dà accesso ad una shell (anche con privilegi). Per connettersi a dispositivi con la seriale di usano cavi **FTDI** che permettono l'apertura di una seriale USB. ##### Segnali - TX - RX - RTS (opzionale) Request To Send - CTS (opzionale) Clear To Send I Baud rate standard sono 9600, 19200, 38400, 57600, 115200 più altri :P --- #### Uart bis ##### Nexus 5 La seriale è accessibile dal jack audio (TSSR), i segnali sono (dalla punta) - TX (giallo) - RX (arancione) - GND (nero) - MIC (rosso) quando MIC riceve 3V3 si attiva la console del kernel (mettere una resistenza di 100 Ohm fra MIC e 3V3, just in case). - [A better audio jack console cable for Google Nexus devices](http://www.pabr.org/consolejack/consolejack.en.html) --- #### Uart tris ##### Samsung Galaxy S Nel caso di questi device il micro USB può essere usato per accedere alla seriale as well - D- --> TX - D+ --> RX - ID --> resistenza con GND (150 kOhm) - GND - VCC [Multiplexed Wired Attack Surfaces](https://greatscottgadgets.com/infiltrate2013/) [](https://forum.xda-developers.com/showthread.php?t=1901376) [](https://forum.xda-developers.com/showthread.php?t=820275) --- #### JTAG In pratica un protocollo per debuggare dispositivi: permette di fare il single step sui processori, analizzare la memoria, accedere e agire su flash memory e quant'altro. Il momento che la trovi è game over per il dispositivo. Il programma standard per interfacciarsi con questo protocollo è [OpenOCD](http://openocd.org). ##### Segnali - TMS - TCK - TDI - TDO - TRST (opzionale) Tap reset - SRST (opzionale) system reset ##### Links - [JTAGEnum](https://github.com/cyphunk/JTAGenum/) - [Locating JTAG pins automatically](http://elinux.org/images/d/d6/Jtag.pdf) - [The JTAG Interface: AN ATTACKER’S PERSPECTIVE](https://optivstorage.blob.core.windows.net/web/file/55e86eae3f04450d9bafcbb3a94559ca/JTAG.Whitepaper.pdf) --- #### DSL-302T Questo router ha sia un connettore per la porte seriale (JP2) che un connettore per la porta JTAG (JP1) con peraltro la numerazione dei pin errata. Questa porta è una porta EJTAG, quindi ricordarsi di mettere un pull-up fra nTRST e VRef. ##### Seriale ``` JP2 --- RX 1 GND 2 3V3 3 GND 4 TX 5 ``` ##### JTAG ``` JP1 --- nTRST 1 2 GND TDI 3 4 GND TDO 5 6 GND TMS 7 8 GND TCK 9 10 GND nSRST 11 12 -key DINT 13 14 VCC ``` --- #### DSL-302T bis ##### OpenOCD ``` > targets > halt > step > reg > mdb <address> <count> > flash list ``` puoi anche usare gdb-multiarch ``` (gdb) target remote localhost:1234 ``` o controllare che le istruzioni abbiano senso con radare2: ``` $ radare2 -a mips -e cfg.bigendian=true -m 0x94028560 -c 'wx f8 ff 40 10 00 00 00 00 74 c2 00 0d 00 00 00 00' malloc://1024 ``` --- #### PS/2 Protocollo usato nelle vecchie tastiere e mouse.  1. DATA 2. NC 3. GND 4. VCC 5. CLK 6. NC Consiste di 11 bit: 1 start bit low, 8 data bit, 1 parity bit and finally stop bit always high. DATA deve venire letta al falling edge di CLK. Funny enough se uno prende una tastiera USB, essa funziona con questo protocollo se si usa D+ come CLK e D- come DATA. --- class: center, middle ### Hacking --- class: center, middle #### Prototipazione --- ##### Circuiti stampati I circuiti stampati che vedete nelle apparecchiature elettroniche sono dette PCB ed esistono programmi che permettono di progettarle (dei CAD) - Eagle proprietario della Autodesk, lo standard de facto ([qui](ftp://ftp.cadsoft.de/eagle/program/7.7/) download vecchie versioni) - KiCAD open source sviluppato al CERN Generalmente il design viene inviato ad una **Fab** dove le possono stampare; [Seeedstudio](https://www.seeedstudio.com/fusion_pcb.html) (cinese) ne fa 10 per 10€ circa. È necessario produrre dei file in formato **Gerbers** facendo attenzione che le specifiche (distanza fra le tracce, larghezza delle tracce, etc...) siano compatibili con la precisione delle macchine. Se siete per un approccio DIY potete usare un CNC oppure potete creare circuiti **Manhattan style** .center[] --- #### Circuit packages .center[] --- class: center, middle #### Attacchi fisici --- ##### Side channel Qualuque dispositivo fisico ha degli _input_ che non sono intensi come canale di comunicazione (si pensi al clock e all'alimentazione), ma che per la loro natura fisica possono _tradire_ informazioni. Il primo(?) esempio storico è la [Telescrivente](https://arstechnica.com/security/2015/10/how-soviets-used-ibm-selectric-keyloggers-to-spy-on-us-diplomats/) nell'ambasciata americana: nascosta in una sua barra di metallo interna che registrava il movimento del meccanismo e inviava all'esterno l'informazione. Le categorie di questo attacco sono: - cache - timing - power analysis - electromagnetic --- ##### Timing attack (demo) Abbiamo un arduino con una seriale che chiede una password, inside usa una strcmp() come si può vedere dal disassemblato: $ avr-objdump -d demo/timing/build-uno/timing.elf | \ sed -n '/<strcmp>:/,/^$/p' 00000856 <strcmp>: 856: fb 01 movw r30, r22 858: dc 01 movw r26, r24 85a: 8d 91 ld r24, X+ 85c: 01 90 ld r0, Z+ 85e: 80 19 sub r24, r0 860: 01 10 cpse r0, r1 862: d9 f3 breq .-10 ; 0x85a <strcmp+0x4> 864: 99 0b sbc r25, r25 866: 08 95 ret **r1 è usato come registro fisso che continene zero!** ([source](https://gcc.gnu.org/wiki/avr-gcc#Fixed_Registers)) L'idea è che un 1MHz vuol dire 1us, ci sono 4 istruzioni in più che vengono eseguite per qui 4*cicli clock -> 4us. - [Instruction set summary](extras/Instruction%20Set%20Summary.pdf) --- ##### Power analysis attack (demo) Per la natura dei transistor succede che la transazione di valore nei registri (ma non solo) causa picchi di consumo che possono essere misurati e analizzati. Per misurare la corrente consumata dal dispositivo si può misurare la caduta di potenziale ai capi di una resistenza di pochi Ohm (un centinaio) .center[**ATTENTI AI GROUND LOOP**] Dopo aver collezionato le tracce del consumo le si analizza statisticamente in base ad un modello ipotizzato del consumo di corrente del target. I passi successivi dipendono da cosa si attacca: tipico esempio è una implementazione di AES dove si attacca lo stato dell'algoritmo tra AddRoundKey() e SubBytes() corrispondente a `\(State = S_{box}\left[input\^key\right]\)`. - [Correlation power Analysys Theory](https://wiki.newae.com/Correlation_Power_Analysis) - [Power-Based Side-Channel Attack for AES Key Extraction on the ATMega328 Microcontroller](https://skoppula.github.io/pdfs/sidechannel-report.pdf) - [Extracting the Private Key from a TREZOR](http://johoe.mooo.com/trezor-power-analysis/) --- ##### Fault injection (demo) I flip-flop ideali si comportano come descritto precedentemente, ma ovviamente nella realtà ci sono dei vincoli da rispettare per evitare che si comportino secondo specifica. I termini tecnici sono **setup time** e **hold time**. In questa demo verrà usato un clock da 1MHz generato autonomamente tramite una FPGA che può (per un singolo ciclo) diventare molto più breve, risultando nel salto di una istruzione. .center[] Esiste anche il glitching dell'alimentazione! - https://www.blackhat.com/docs/eu-16/materials/eu-16-Timmers-Bypassing-Secure-Boot-Using-Fault-Injection.pdf (pg 82) - [Video di scanlime](https://www.youtube.com/watch?v=TeCQatNcF20) dove estrae il firmware di un table wacom usando il glitching --- ##### Reversing - [CSCI 4974 / 6974 Hardware Reverse Engineering](http://security.cs.rpi.edu/courses/hwre-spring2014/) - [The Layman's Guide to IC Reverse Engineering](http://siliconzoo.org/tutorial.html) - [NMOS IC Reverse Engineering](https://www.wdj-consulting.com/blog/nmos-sample.html) --- ### Link utili - https://www.youtube.com/user/devttys0/ - https://www.youtube.com/user/Afrotechmods - https://www.youtube.com/user/eaterbc - https://www.youtube.com/user/colinpoflynn/ - https://www.youtube.com/user/micahjd/ - https://wiki.newae.com/ e https://app.assembla.com/spaces/chipwhisperer/git/source/master - http://www.electronicaestudio.com/docs/Hantek6022BE_Manual.pdf - https://en.wikipedia.org/wiki/Unlooper - https://rheingoldheavy.com/category/education/fundamentals/arduino-from-scratch-series/ --- ### Extra .center[]
